preampli E80CC 2A3
avec ce preampli j’ai réuni le meilleur des mondes de l’audio avec un gain de 6db qui s’adapte aux sources actuelles, CD, DAC,streaming reseau et pre pre vinyles etc
le sélecteur source commute des microrelays audio 5V etanches sur carte soudée directement aux fiches XLR et RCA

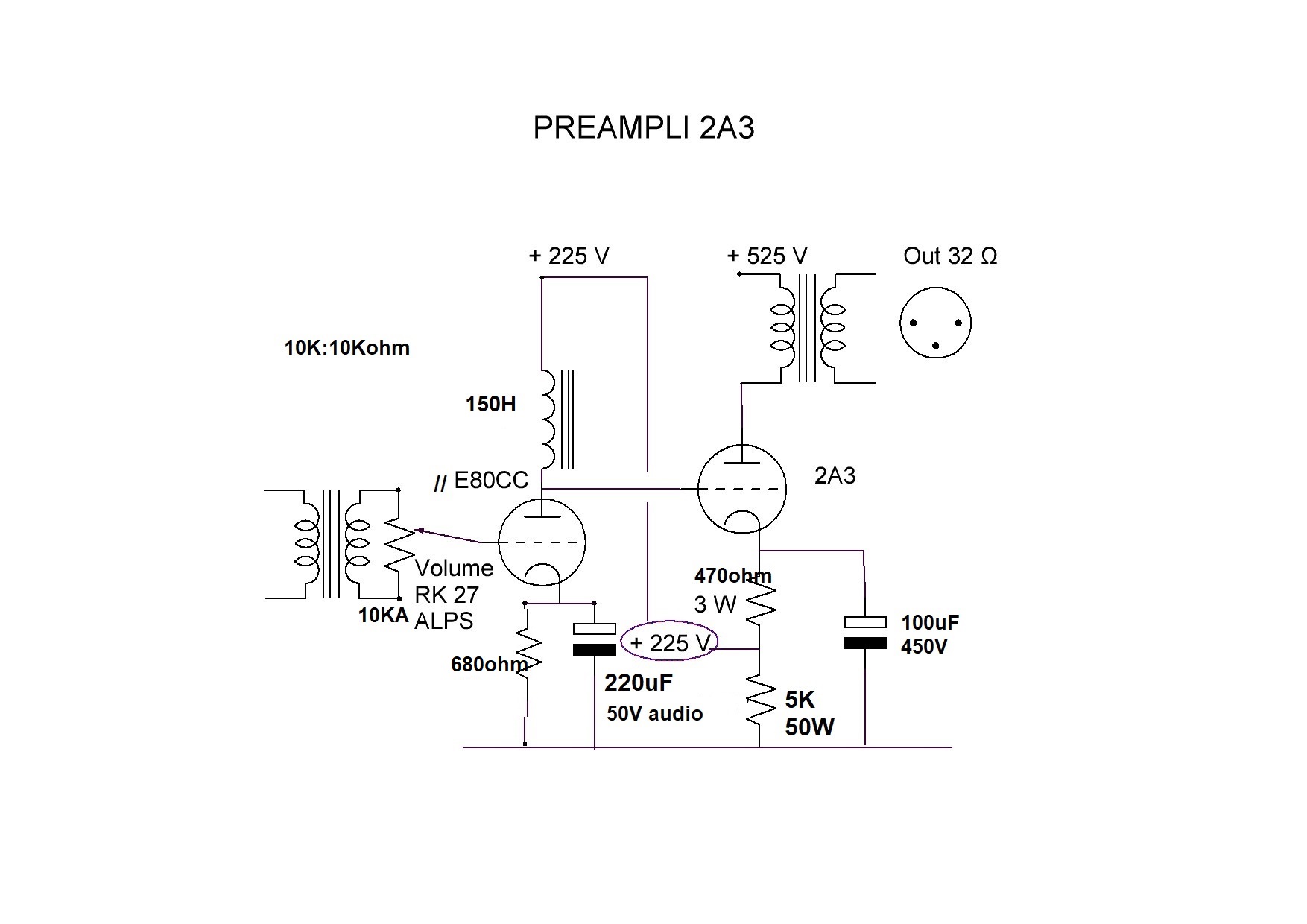

le signal audio choisi arrive au primaire de un transfo 1:1 permalloy nickel mumétal
impédance nominal 10K:10K 100Henry minimum
suive le potentiomètre volume, un classique Alps Blue velvet pour enfin arriver aux grilles de la E80CC, les deux triodes internes en //
charge d’anode 150Henry
on ne présente plus la E80CC, bijoux audio Haute Qualité développée par Philips Hollande
en liaison directe fil d’argent avec la 2A3, triode puissance chauffage direct sur transfo sortie pouvant tenir 32 ohm en charge
parfois j’interpose un double potentiometre ou reohstat en impedance constante
sur sortie XLR et ou RCA qui permet l’appairage ideal avec l’ampli de puissance.
pour l’alimentation de cet etage audio alimentation chauffages par 3 smps 25W
la Haute tension par redressement avec valve chauffage indirect pour une montée progressive avec condensateur 2/4uf huile et self lissage
ensuite regulée par une triode concue pour cette application qui delivre 550V
deux etages self / condensateur LP Kemet pour chaque canal assurent alimentation regulée sans bruits et une separation des voies, diaphonie ideale.
